Ja hoor ...een nieuwe uitdaging: Een Quadrocopter

[Zaktindegeute]

Nee valt mee Theo...

Een kwestie van proberen en trimmen...

[Zaktindegeute]

En hij is stabiel....

Alles nog eens rustig doorlopen, en gewoon de potmeters op het board vol open gedraaid. Daarna iets terug en voilla...stabiel.
Hij valt ook niet meer weg over 1 kant, nu is het een kwestie van oefenen.. en kan het fijnere werk beginnen...en wachten op de volgende shipload aan propelors - proppellors - proppellers - prepolers, whatever..

Sorry J.J..... volgende keer geef ik gehoor aan je lokroep, en kom ik lekker relaxed fladderen..



http://www.youtube.com/watch?v=ur3ao1phnx0

[luppie]

ja dat ziet er goed uit.
Je hebt de armen redelijk lang zo te zien? de props lijken wel redelijk klein in verhouding of is er een bepaalde maat die hoort bij dat controlboard?

[Zaktindegeute]

Nee ik was door de proppen heen an had alleen nog beschadigde(n) Deze heb ik ingekort, en gebalanceerd ( Ze zijn nu iets van 6,5 inch of zo) Gewoon met een 3S Lipo en een iets hoger toerental..
Het wachten is op de volgende voorraad hahaha Hier in NL zijn ze jammergenoeg niet goedkoop te vinden

[Jan Jaap]

Sorry J.J..... volgende keer geef ik gehoor aan je lokroep, en kom ik lekker relaxed fladderen..

Maakt niet uit. Heb een hele accu leeggevlogen aan de Slaper. Helemaal alleen, windstil, zonnetje, af en toe een verdwaalde fietser of een auto en een langs suizende HAI. Heerlijk.....

[Zaktindegeute]

Voor diegene die (ooit nog eens) een "Quadro" willen bouwen..bij deze een opzet voor een simpel maar doeltreffend frame..

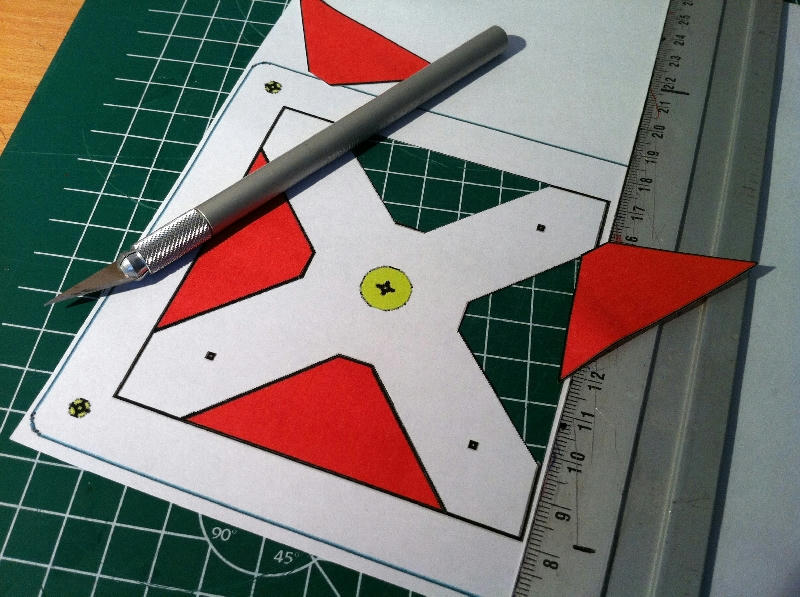

Eerst maar een nieuw malletje getekend...

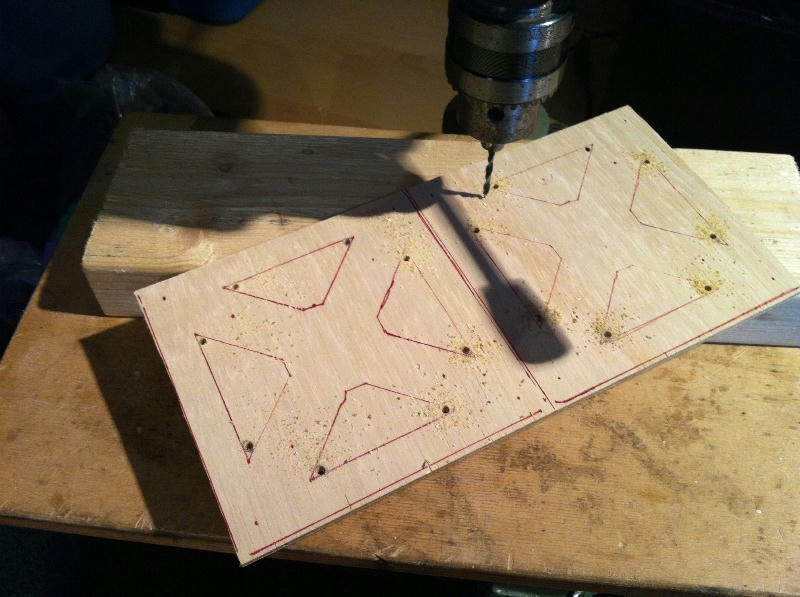

Even aftekenen, en gaatjes boren voor het begin van de figuurzaag..

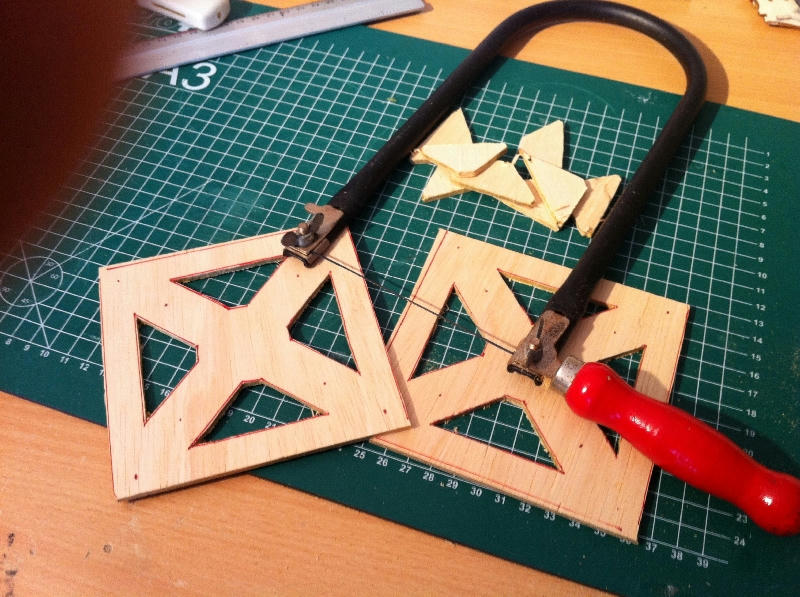

Avercampschool herinneringen komen boven bij de geur van gezaagd triplex..

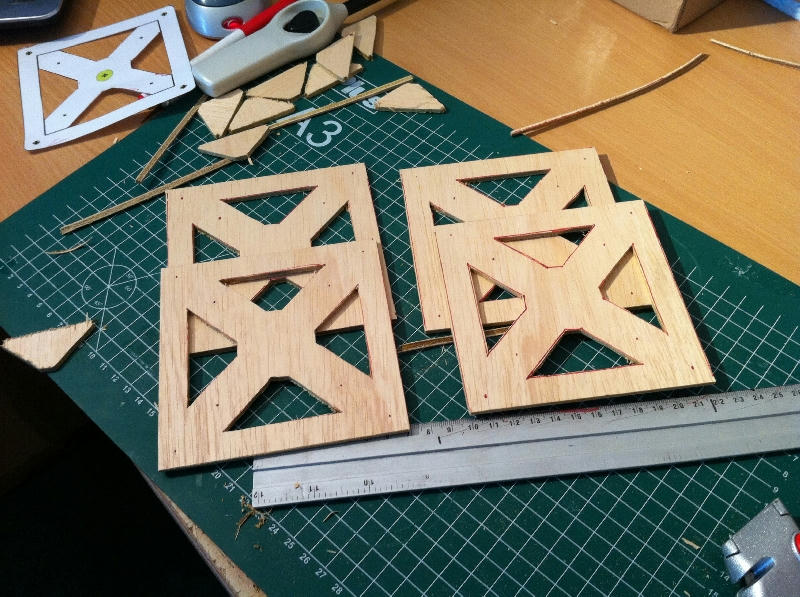

Even een vijltje en een schuurpapiertje d'r over, en het ziet er al aardig uit..

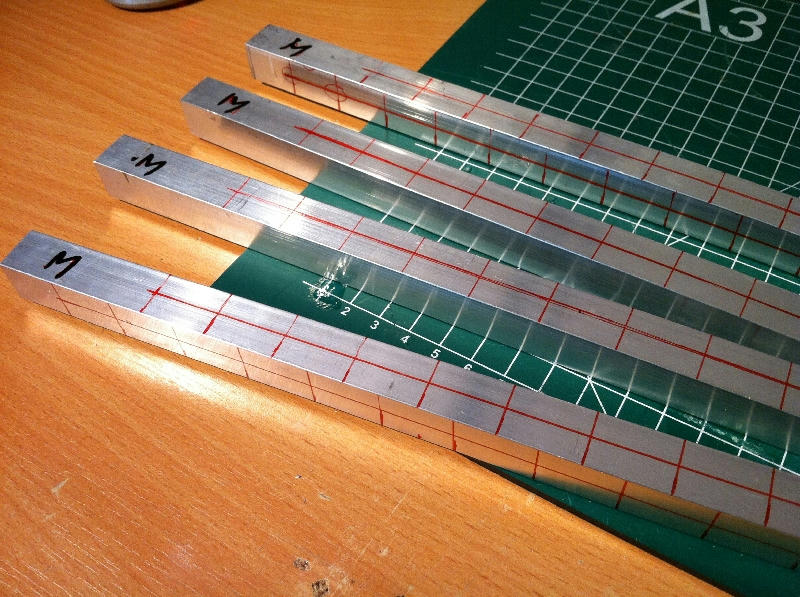

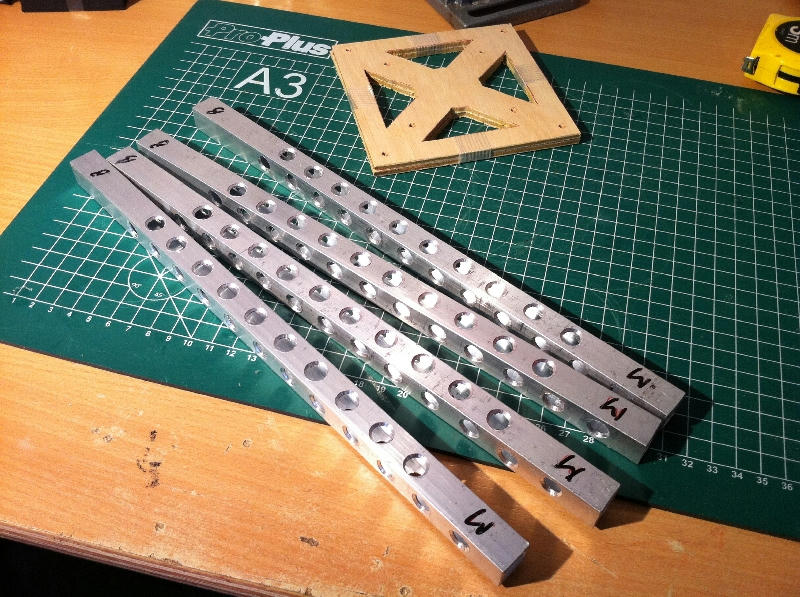

Vervolgens de alu koker (15x15) aftekenen, "lekboren", gaatjes verzinken en afbramen..

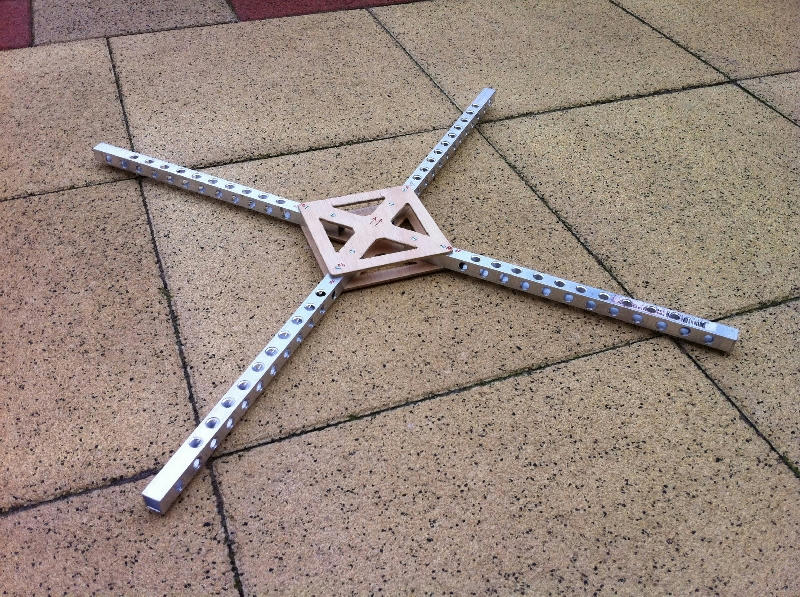

En ziedaar 2 uurtjes later is het nieuwe frame een feit..




Nog een uurtje of twee /drie voor het afmonteren van de motor, regelaars, ontvanger e.d. ....

Zo kun je binnen 5 a 6 uur een vliegende Quadrocopter bouwen..

[Zaktindegeute]

Speciaal voor de nieuwsgierigen onder ons..

Het gewicht van het laatse (kale) frame: 214 gram ...Eerlijk gezegd is deze wel maximaal uitgeboord..

[Zaktindegeute]

Even een uurtje gewerkt aan de Quadro nr2

Mooie goedkope regelaars - - - 25 Amp en kosten maar 7$ ! Het mooie van het hele verhaal is dat ze te programmeren zijn met een Turnigy kaart !

[flymax]

Wordt deze groter dan nr 1of lijkt dat alleen zo door de foto's?
Max

[Zaktindegeute]

Zal hem morgen nameten Max..

Volgens mij dezelfde afmetingen als de eerste...
